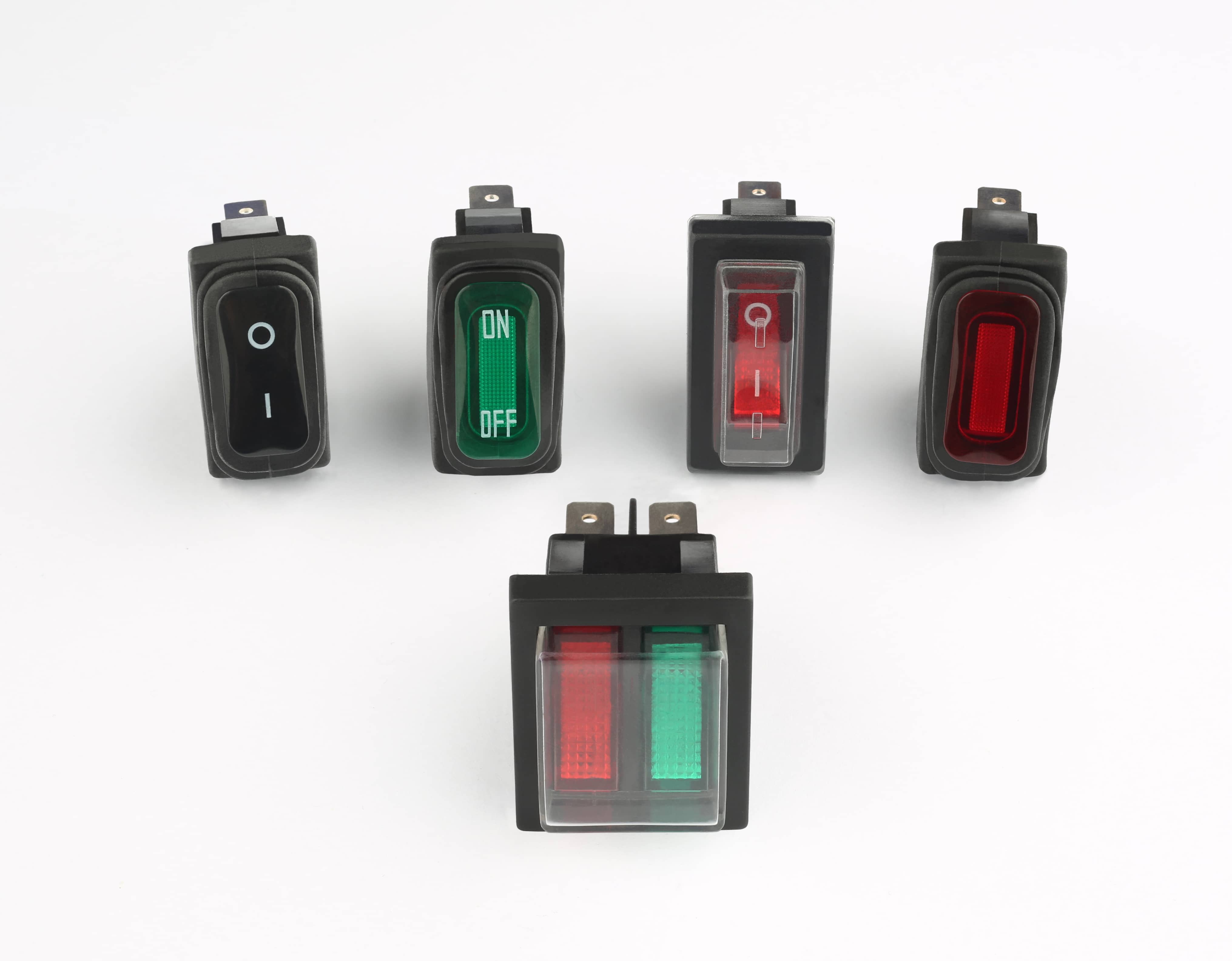

隨著船型開關（Rocker Switch）在戶外電力設備、海洋系統、汽車電子、電動工具等應用領域的廣泛使用，其防水防塵性能已成為衡量其品質和適用性的關鍵指標。特別是在高濕、高粉塵、長期浸水的環境中，一款具備優良密封結構設計的船型開關不僅關乎產品本身的可靠性，更直接影響終端系統的運行安全。

一、密封結構設計基礎：防護等級IP的技術要求

國際標準IEC 60529中對防護等級IP（Ingress Protection）進行了定義，其中IP6X代表最高防塵等級，IPX8代表可長期浸水下工作。對于面向戶外或工業用途的船型開關，通常需要達到IP67或IP68等級。

密封設計的核心目標是：

#阻止水汽、液體從開關表面、操作柄、殼體縫隙滲入

#阻止微粒、灰塵侵入導致接觸失效

#維持長時間可靠的操作與導通功能

二、密封圈設計

1. 密封圈作用與關鍵位置密封圈是實現IP防護的核心元件，主要用于以下位置：

#操作柄與上蓋之間：防止水汽沿?fù)軇虞S滲入

#上蓋與下殼之間：確保殼體接合密封

#面板安裝部位：在開關與設備面板間形成外部密封屏障

2.密封圈設計要點

預緊力設計：密封圈在裝配后必須具備適當壓縮率（一般控制在25%-40%），過松或過緊均會導致失效。

嵌入式結構：通過模具設計在殼體中預留密封槽，確保密封圈不移位、不擠出。

雙層密封：關鍵部位可采用雙道密封結構（如雙密封圈或密封圈+灌封結合），提高可靠性。

三、防水結構設計：功能性殼體的整體密封策略

1. 外殼結構件的設計原理

整體注塑結構：避免使用多件拼接設計，從根源降低滲水風險。

迷宮結構引導水流：通過殼體縫隙的回環路徑延長水分滲入路徑。

接縫倒角與防回流設計：在接口邊緣設計倒角，可減少水流靜壓積聚。

2. 操作柄防水設計要點

O型圈壓配式軸結構：撥動軸與殼體之間加入O型圈，實現動態密封。

一體化注塑柄帽：操作柄與密封帽一體成型，避免多件組合造成縫隙。

排水孔設計：對于無法實現全封閉結構的產品，可設計排水導流槽，引導液體外流。

密封結構的設計是船型開關可靠性與適應性的核心。通過科學選擇密封圈材料與結構、采用高性能灌封工藝、設計合理的防水殼體結構，并嚴格控制防塵節點，可以大幅提升產品在復雜環境下的穩定性和壽命。對于B端客戶而言，掌握這些技術細節，不僅有助于產品選型，還能在定制過程中有效對接供應商，確保采購到真正適合其應用環境的高性能開關。

如果您希望進一步了解特定防護等級的開關解決方案或需要定制化設計支持，我們可提供更深入的技術咨詢與合作服務。
