> SCB帶燈紅色過載保護開關

•
•
•
•

產品名稱：             SCB帶燈紅色過載保護開關
產品型號：               CB-L15-1AC-RB-1-S1/HR
電器額定值：              5-15A  AC125V  220V  DC50V
絕緣電阻(常態)：           ≥100MΩ  DC500V
耐壓(常態)：              AC  1500V  ,1min
壽命(次)：               大于6000次
工作環境溫度：             -10
防護等級：               IP40
產品認證：               UL、ROHS

下載產品樣冊下載產品樣冊

產品詳情

SCB帶燈紅色過載保護開關是一款集成電源控制與過載保護功能的工業級開關產品，其核心技術參數及特性如下：

一、產品概述

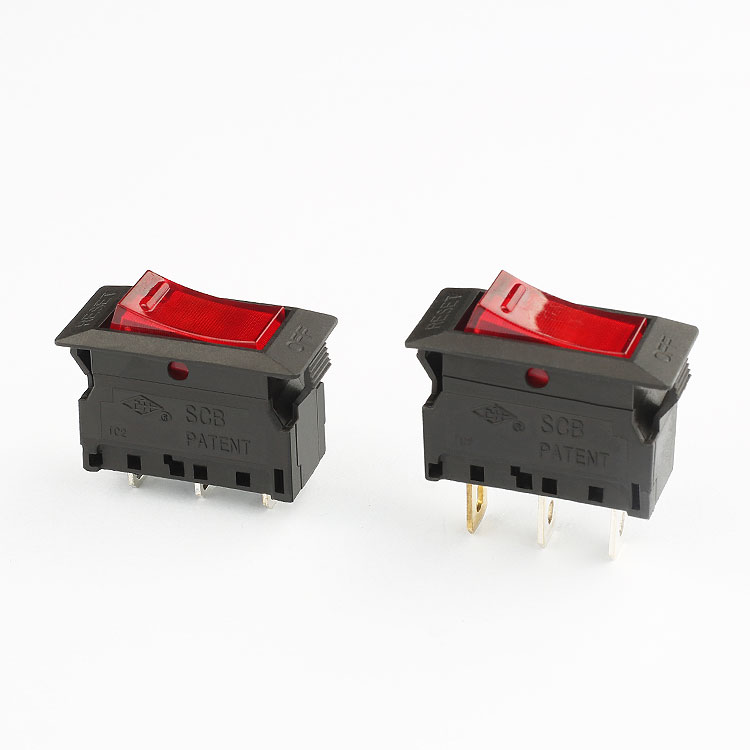

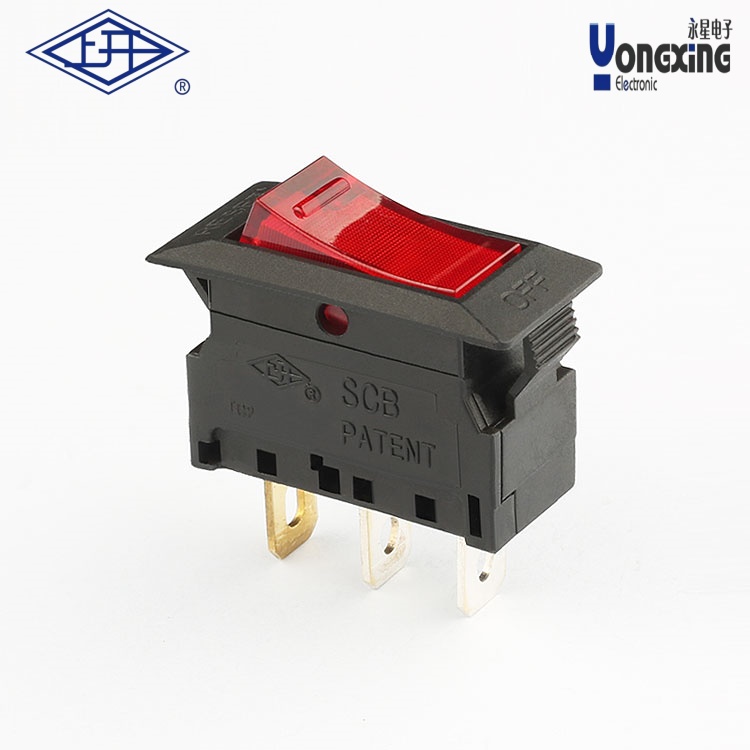

?結構特征?：采用短腳設計，配備紅色外殼及紅燈指示燈，兼具視覺警示與狀態顯示功能。

?功能集成?：將常規電源開關與過載保護裝置合二為一，支持手動控制通斷與自動過載斷電。

二、技術參數

參數類別 規格描述

?電氣性能? 額定電流5-15A可調，適配AC 125/220V及DC 50V電路26

?防護等級? 絕緣電阻≥100MΩ（DC500V），耐壓AC1500V/1min，符合V0級阻燃標準

?機械耐久? 使用壽命超6000次，支持-10℃至60℃寬溫域運行

三、核心功能

?雙重保護機制?

?過載檢測?：實時監測電流，當電流超過閾值（如5A）且持續時間達標時自動切斷電路。

?短路響應?：內置電磁脫扣機構，可在短路等瞬時大電流故障下快速斷開電源。

?狀態指示?：紅燈亮起時提示保護動作觸發，便于故障排查。

四、應用場景

?工業設備?：直流減速機、自動化產線等高精度控制場景。

?民用電器?：運動器材電機保護、水泵/隔膜泵防燒電路、水暖床墊供電穩定等
