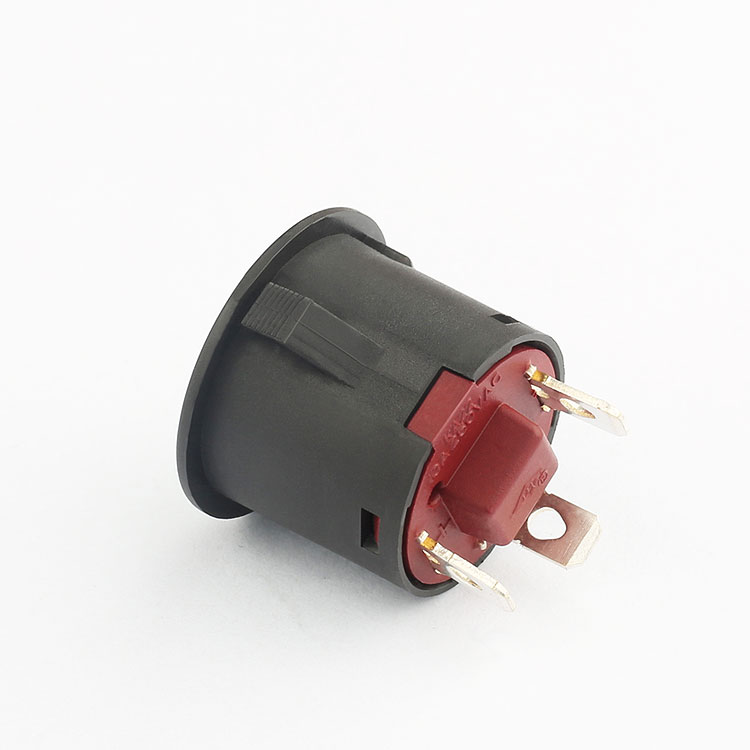

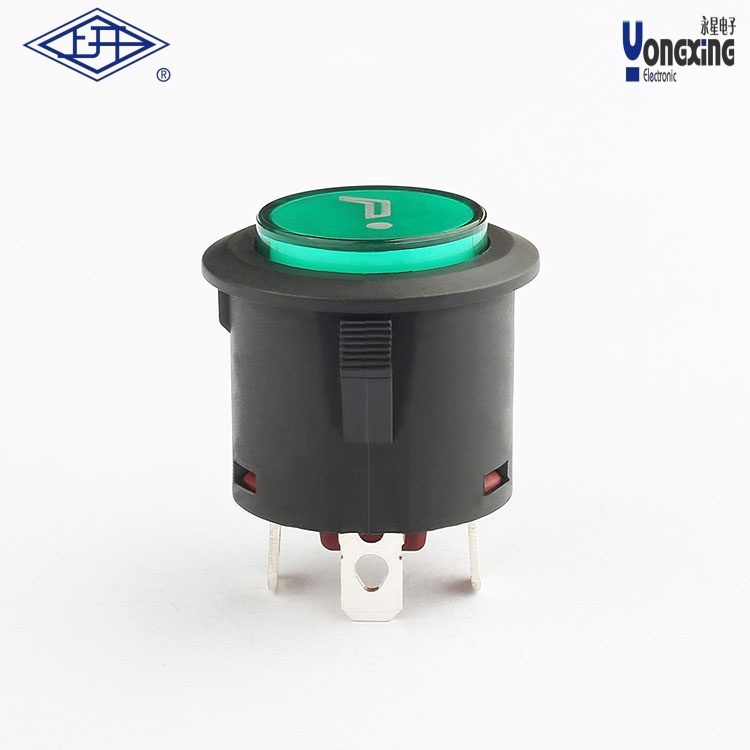

> KA22綠燈按鈕開關

•
•
•

產品名稱：            KA22綠燈按鈕開關
產品型號：             KA22-11L-AAA-BG-12D
電器額定值：         10(3)A  250V AC  / 16(4) A  250VAC
接觸電阻(初始值)：≤50MΩ
絕緣電阻(常態)：    ≥100MΩ
耐壓(常態)：           1500V 1min
機械壽命(次)：       20000次
電器壽命(次)：       10000次
工作環境溫度：      -25℃~+85℃
防護等級：              IP40
產品認證：            CQC、CE、CB、ROHS

下載產品樣冊下載產品樣冊

產品詳情

關于KA22綠燈按鈕開關的核心參數及特性如下：

一、產品系列與型號解析

?K22系列?：該開關屬于22mm直徑規格的按鈕開關系列，其中"KA22"應指代該系列中特定型號的綠色按鈕開關 。

?型號命名規則?（以K22系列為例）

?K22?：22mm頸部安裝尺寸

?顏色代碼?：G（綠色）

?功能代碼?：如17□（指示燈）、21□（按鈕開關）、24□（帶燈按鈕）等

?觸點配置?：例如1a（常開）、1b（常閉）、1a+1b（組合）等。

二、關鍵性能參數

?電氣特性?

電壓范圍?：支持6VDC、12VDC、24VDC、110VAC、220VAC等多種交直流電壓。

?

觸點容量?：

24V電壓下：額定電流10A（AC1等級）或6A（DC1等級）

220V電壓下：額定電流6A（AC1等級）。

?接觸電阻?：≤50mΩ（首次測試）。

?

機械與環境性能?

機械壽命?：標準按鈕開關可達200萬次操作，特殊型號（如鑰匙開關）為50萬次。

?防護等級?：IP40（防塵防輕度噴水）。

?溫度范圍?：-25℃ ~ +70℃（無凝露）。

安全認證?

符合絕緣電阻（≥100MΩ @500VDC）、介質耐壓（1800VAC/1分鐘）等標準。

三、外觀與安裝

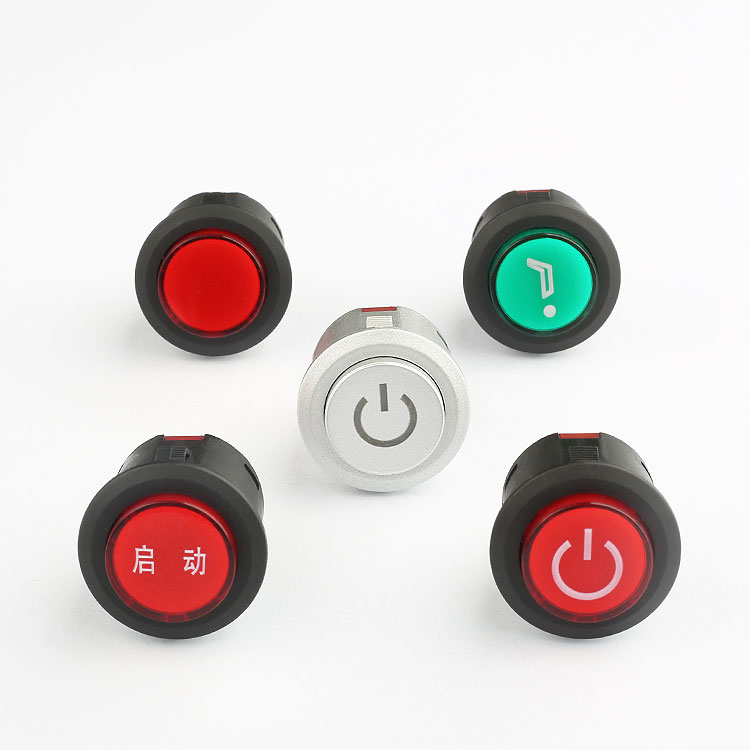

?顏色與類型?：提供綠色圓形或方形按鈕頭，可選平頭（RF）、高鈕（RE）等造型。

?安裝方式?：22mm面板開孔，背部螺紋固定，安裝孔距為19mm。

?可選附件?：支持防護罩（如SC2）、防水橡膠帽、LED燈珠（替換白熾燈）等。

四、典型應用場景

適用于工業控制柜、機械設備的啟?？刂啤顟B(tài)指示等場景。

常見型號示例：

?基礎按鈕開關?：如 K22-21G（綠色自復位按鈕）。

?帶燈按鈕開關?：如 K22-24G（綠色圓形帶燈）、K22-27G（LED綠色帶燈）。
